一、概述：
混凝土的動彈性模量一般采用共振法測量，其原理是使試件在周期外力可調頻率作用下產生強迫振動。當外力頻率等于試件的基頻振動頻率時，會發生共振，使試件的振幅達到**值。用這種方法測量了試件的基頻，然后用質量和幾何尺寸等因素計算了動彈性模量。對于某些物體，有一個自然共振頻率。當物體的體積和材料固定時，物體的共振頻率僅與其密度有關。物體的強度與其密度有關，因此物體的固有振動頻率決定了物體的強度。如果能測量物體的共振頻率，則可以根據強度理論計算物體的強度?；炷羷訌椥詢x用于測量物體的共振頻率。
二.適用范圍：

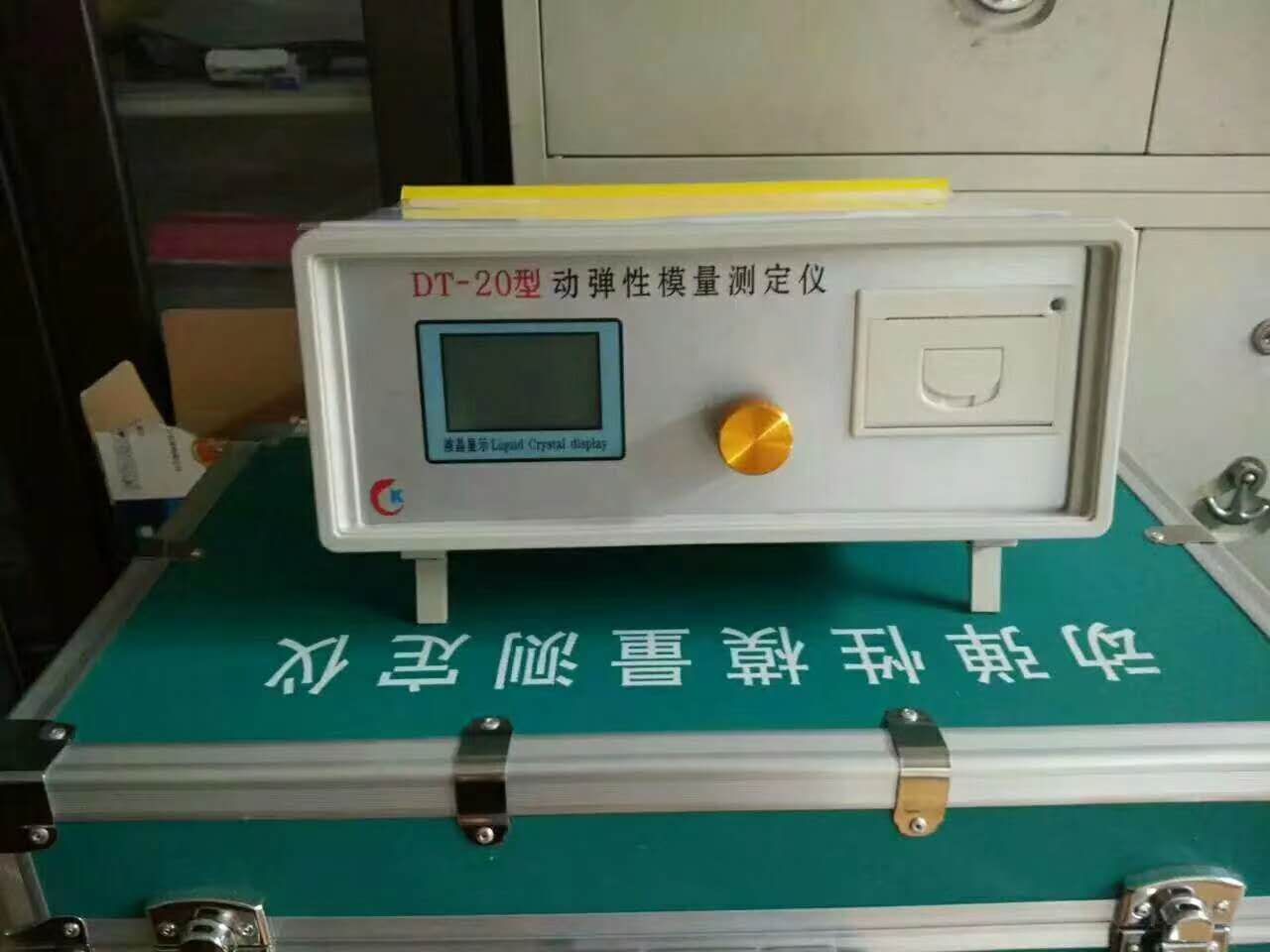

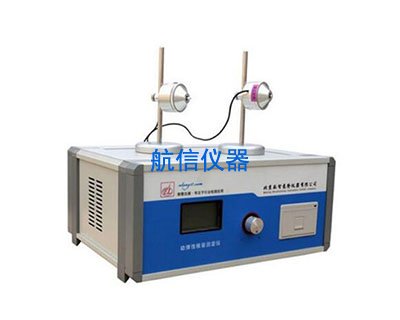

混凝土的動態彈性模量是測量混凝土和碳的動態彈性模量的一種特殊儀器。采用單片機和集成電路對數據進行設計和處理，實現了整個測試計算過程的自動化?；炷羷討B(tài)彈性儀可廣泛應用于冶金、建筑、橋梁、水電等領域，測量混凝土、碳、板巖、玻璃、磚、塑料、金屬材料的彈性模量。
三、技術指標：
1、頻率測量范圍：100—10HZ
2、測量誤 差<2%
3、頻率靈敏度：1HZ
4、輸出功率：0—15W
5、輸出方式：（1）數碼管顯示； （2）示波管圖形顯示； （3）打印機打印
6、工作環境：0—40℃ 相對濕度<90%
7、工作時間：可以連續工作8小時
8、電源：AC220V****10%，50HZ，<60W
四.特點：
1.測量數據的良好重復性
2.高測量精度
3.數字視覺顯示
4.傳感器的高靈敏度
5.測試點數據的穩定性
五.工作原則：
混凝土動彈性模量測試儀從結構圖中可以看出，當測試器的上下緣緊貼在被測件上時，在被測件的受力產生軸向位移后，動刀刃繞中點旋轉，從而反映出軸向位移值，進而得到試件的彈性模量。
六.適用標準：
混凝土動彈性模量符合GB/T50082-2009普通混凝土長期性能和耐久性試驗方法標準和JTGE30-2005公路工程水泥混凝土試驗規范。
七.用途和適用領域：
混凝土動彈性模量測試儀是凍融試驗中的一個基本指標，適用于各種因素作用下混凝土內部結構的變化。這是凍融試驗中的一個基本指標.應用領域包括高校、科研單位、試驗單位、冶金、建筑、橋梁、水電等領域的混凝土、碳、板巖、玻璃、磚、塑料、金屬材料動態彈性模量的測定。
