TZS-10型陶瓷磚抗折試驗機

TZS-10型陶瓷磚抗折試驗機，陶瓷磚抗折機，陶瓷磚抗折儀：數顯陶瓷磚抗折試驗機（以下簡稱抗折機）主要是用來測量陶瓷磚、玻璃等脆性非金屬板材抗彎強度的試驗設備。

在線咨詢

產品詳情

一、用途：

數顯陶瓷磚抗折試驗機（以下簡稱抗折機）主要是用來測量陶瓷磚、玻璃等脆性非金屬板材抗彎強度的試驗設備。本機符合國標GB/T3810.4—1999《陶瓷磚試驗方法—第4部分：斷裂模數和破壞強度的測定》和****ISO 10545-4:1994《陶瓷磚—第4部分：斷裂模數與破壞強度的測定方法》中對試驗設備的要求。

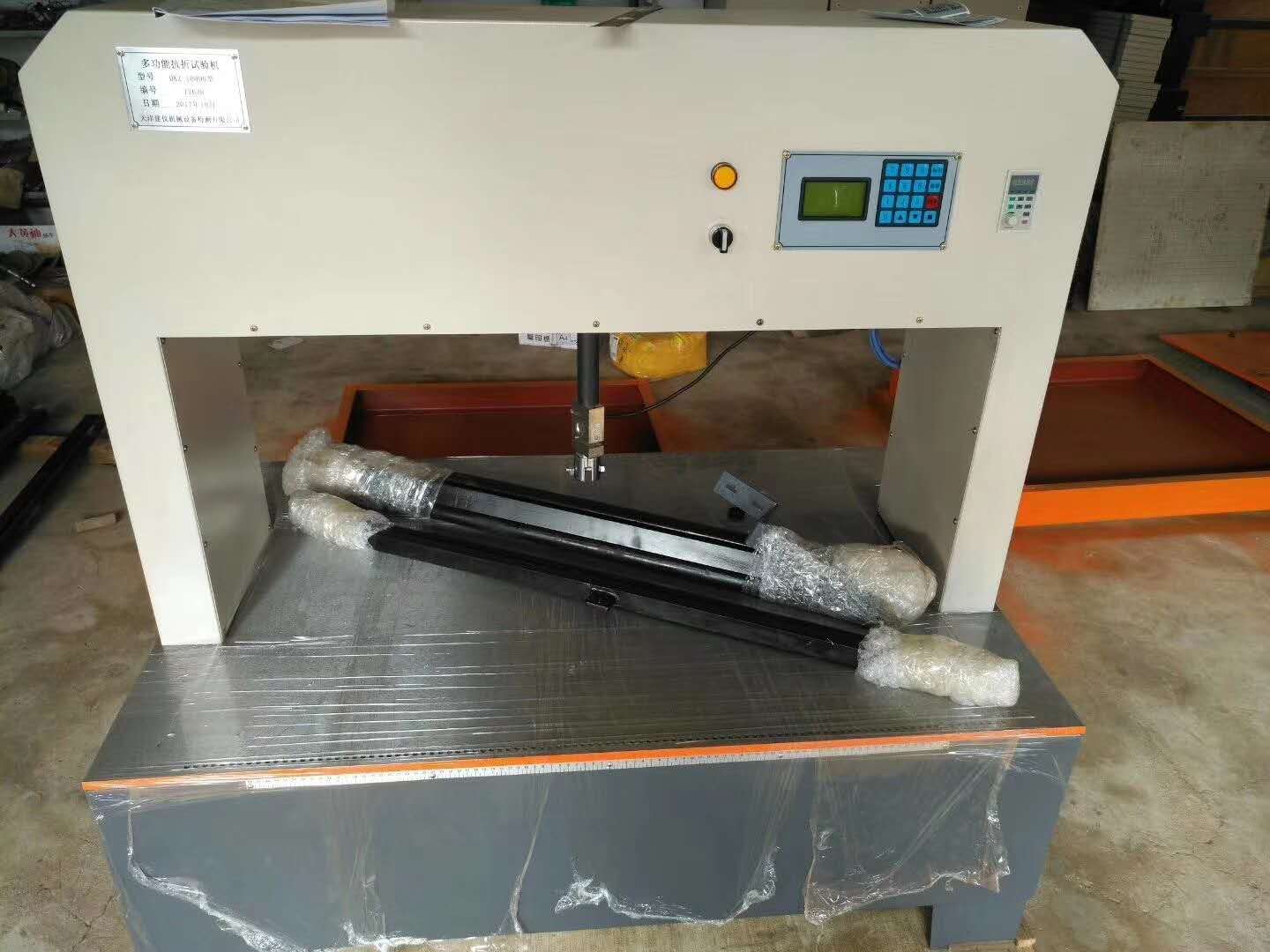

TZS-10型陶瓷磚抗折試驗機(圖1)

二、主要技術參數

    1、**試驗力：9999N（精度1N）
    2、工作臺行程：≥65mm
    3、支承輥、壓刀輥半徑R=17.5mm（外面包有5mm厚橡膠）
    4、兩支承輥間距70～500mm（可調定）
    5、峰值保持時間（試件折斷時）
    6、電源：AC 50HZ 220V
    7、試件**尺寸：600ⅹ600mm，800ⅹ800mm

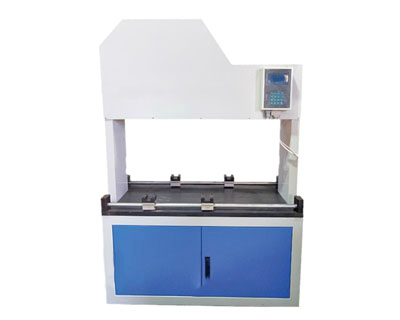

TZS-10型陶瓷磚抗折試驗機(圖2)

三、產品特點

　　通過技術人員各種試驗，改進后除保留原有特點外，還具有下列優點：

　　&有數字加載速度顯示（N/S），加載速度調節更靈敏，范圍更寬，加載更平穩。適合更精密要求的抗折試驗。

　　&不漏油，可靠性更高。免調試、免維護。

　　&噪聲**。

四、結構及工作原理

　?。ㄒ唬┨沾纱u抗折試驗機結構由電動液壓加載機構，彈簧勻速加荷機構、工作臺、檢測裝置、數顯裝置及控制系統組成。

　?。ǘ┨沾纱u抗折試驗機工作原理首先根據試驗要求選定、安裝好工作臺上試樣夾具，將試樣放置在工作臺夾具上。打開油泵電機，將加載開關撥向“加載”位置，活塞帶動工作臺和試樣上升，當試樣與上刀口接觸就開始對試樣加荷，而上刀口與組合彈簧連接在一起。

　?。ㄈ└鶕?jù)虎克定律就使加荷為勻速加荷，其力通過壓力傳感器傳遞到數顯表上，當被測試樣折斷或破碎，數顯表即保留其**值，且停止加載。開關撥向“卸載”時，即帶動工作臺、夾具下降，當開關撥至中間位置，即停止運動。
