一、適用范圍

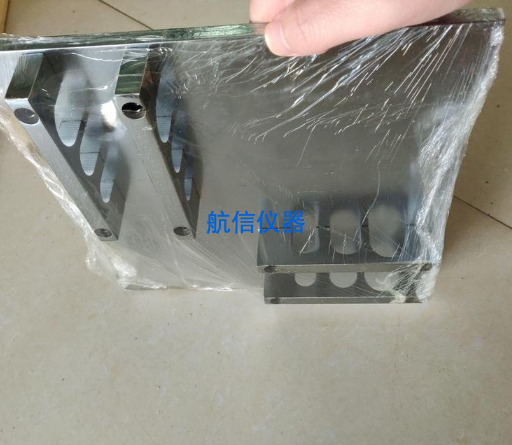

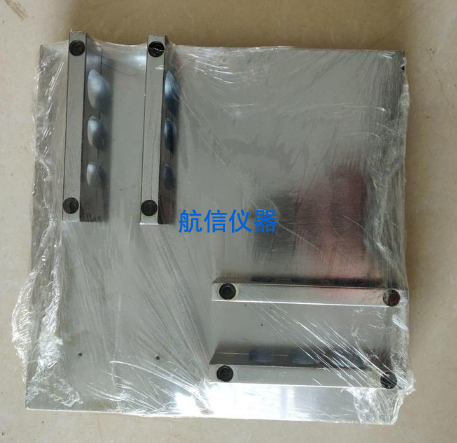

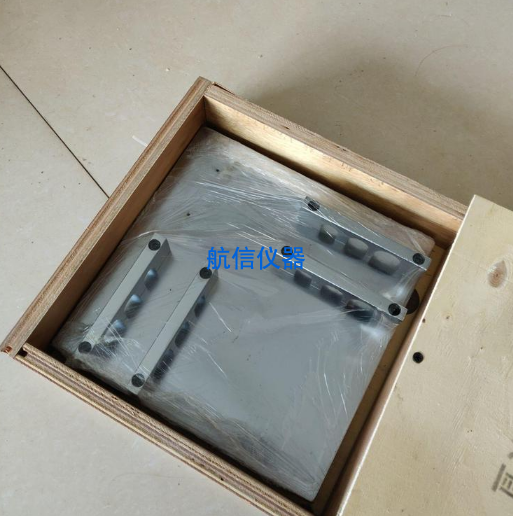

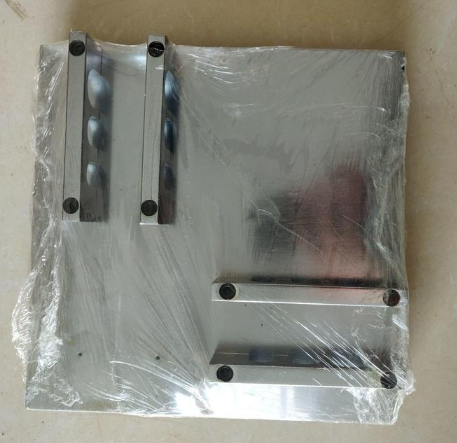

電工套管彎曲固定裝置用于外徑為16mm、20mm、25mm剛性絕緣材料平導管，長500mm。在不帶彎曲輔助件情況下，彎曲成90°角后進行折彎試驗。符合GB/T14832.2《電氣安裝用導管特殊要求—剛性絕緣材料平導管》及JG3040《建筑用絕緣電工套管及配件》等要求。本裝置重量輕，結構獨特，操作方便，應用愈來愈廣。
二、技術參數
1.彎曲角度：90°
2.固定卡間距：50毫米
3.實驗溫度：60℃****2℃
三、使用方法
1.選擇與管件外徑匹配的實驗裝置。
2.松開和鎖緊螺釘，使滑塊在正確的角度托架上自由移動
3.松開螺母，假設試樣被加載到動塊上的樣品支架中，并根據試驗要求選擇螺母是否緊固
4.將試樣和實驗裝置放置在60℃+2℃的烤箱中24小時后，使樣品的直線在鉛的垂直線上形成45°的角度，用專用內徑計觀察通道，并檢查表面損傷程度。
四、需要注意的事項
1.放置老化箱時，應注意老化箱隔板的承載能力。
2.應戴上增厚的手套，以防止手套被取走和收起來。
3.長期涂防銹油后，應妥善保存。
4.應配備階梯鋼絲彈簧的匹配試驗。
