一、簡介：

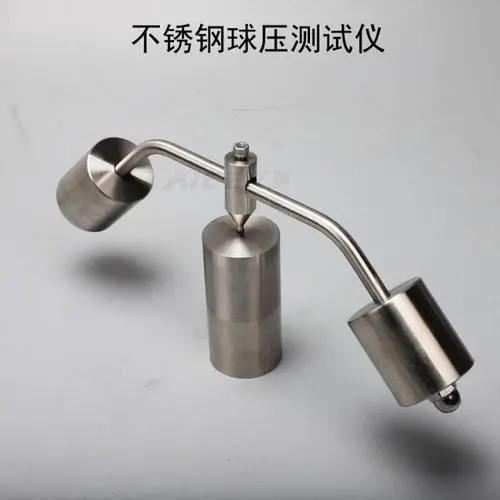

電工套管球壓耐熱試驗裝置該裝置是按照GB4706、GB 2099和JG/T 3050的要求設計的，適用于電氣設備及其零部件、非陶瓷固體電氣絕緣材料等非金屬材料的耐熱性測試。
二、概述：
該裝置是按照GB4706、GB 2099和JG/T 3050的要求設計的，適用于電氣設備及其零部件、非陶瓷固體電氣絕緣材料等非金屬材料的耐熱性測試。
三、技術參數：
1.球形頭部載荷：20N****0.2N
2.磁頭鋼球：軸承鋼R2.5mm(直徑：5mm)
3.材料：304不銹鋼
4.試驗溫度：60℃****2℃
5.外形尺寸：420 mm×150 mm×60 mm
6.凈重：4.2公斤
四、試用標準：
GB 4706，GB 2099，JG/T 3050"建筑用絕緣電氣管道和附件"等。
4.球壓耐熱試驗機的平衡校核：
將壓力球放在支架上，根據其擺動情況，適當調整負載體位置，然后擰緊負載體，將壓力球放回支架上，觀察其擺動情況，以確定調整效果。
只有在平衡的情況下，壓力球才能順利放置，否則壓力球會明顯擺動，如果用光學儀器進行檢測，將嚴重影響測試結果的準確性。

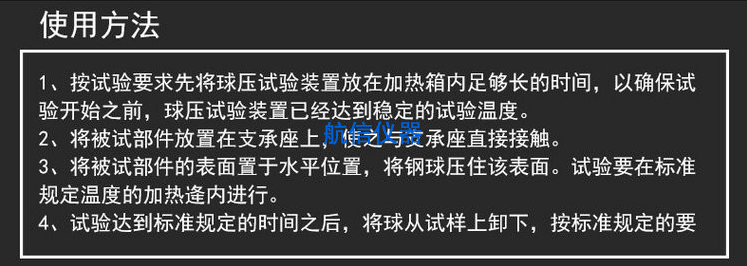

五、測定方法：
硬質套管和管件沿80 mm長套管的軸向分為兩部分，其中一件為樣品。附件可根據具體情況由附件制成。
將試樣和耐熱試驗機放入溫度為60℃****2℃的烤箱中，將試樣置于球體壓力和耐熱試驗機的板上，將直徑為2.5mm的圓錐形物體置于試樣上，在20N壓力作用下(套管在凹內壓)1h，在達到規定時間后取出試樣，室溫冷卻后用游標卡尺測量壓痕直徑，壓痕直徑不應大于2mm。
六、維護和維護：
1.R2.5鋼球是軸承鋼，注意防銹。
2.保持支架端面光滑光滑。
3.防止異物堵塞2.5熱電偶孔。
4.防止螺釘松動。
